## 1.6.2 未压缩音频格式（Uncompressed Audio Format）

**未压缩音频格式（Uncompressed \[Uncompressed Audio Format]）** 即 **没有经过任何压缩算法处理**，而直接将数字信号的数字码，作为存储格式保存的音频格式。因此，**未压缩音频格式的存储格式（Data Format）** 与 **原数字信号** 在音频数据内容部分，具有 **完全一致的数字码值**。

常见的未压缩音频格式，除了前文反复提到的 PCM 格式外，还有 PDM、WAV、AIFF、AU 等。PCM、PDM 格式自不必多提，而在系统中常用的 WAV 、SND/AU、AIFF等 则需额外引申。

首先的一个疑问就是，**为什么会有这么多未压缩音频格式？**

### **未压缩音频格式种类的产生**

如此结果的产生，主要来自于 **两个重要因素**：**调制模式的差异**，和 **描述信息的不同**。

**调制模式的差异**，造成了如 PCM、PDM 之类的区分，这也是上节末尾我们所谈到的（其具体原理，已经于[前面的章节](https://arikanli.gitbook.io/avtm/apex_1_introduce/docs_1_5/docs_1_5_4)中讲解，如有疑问可以回顾），**是来自于不同 AD/DA 方法论的区别**。

**描述信息的不同**，则指向该格式，是否携带了 **描述音频的头部信息（Header Information）** 用来标记当前音频文件对应音频数据的全局附加信息。而这，则是来自于 **系统文件规范（System File Specifications）** 指定的人为因素。

### **WAV 音频格式**

自微软在早期 IBM 时代提出了 **资源交换档案标准（RIFF \[Resource Interchange File Format]）** 规范后，所有于 Windows 系统内的数据存储文件，都需要按照：

【分块描述信息块（Chunk Descriptor）】+【复合数据子块（sub-Chunks）】<br>

的形式，完成数据封装。而音频数据所对应的，即为 **波形格式数据（Wave File Format）**，也就是所谓 **WAV（.wav） 格式**。同时，随着 Windows 系统的极大普及，WAV 格式也成为了一种于多系统间的通用基础音频格式类型。

Windows 系统以后缀来区别具体归属 RIFF 类型。而不论是否采用 PCM 调制模式，想要存储且不采用压缩算法的音频数字信号，都需要按 RIFF 要求进行封装。当然，**现行的 WAV 格式文件，基本都是对 PCM 数据的 RIFF 套壳**。

RIFF 规定，WAV 数据格式包含了三部分数据，分别是：

* **分块描述信息块（Chunk Descriptor）**，存放基于 RIFF 体系的当前块标记；
* **音频格式子块（fmt sub-Chunk）**，存放当前存储音频相关数据的附加信息；
* **音频数据子块（data sub-Chunk）**，存放当前存储音频的存储数据；

不同区域，包含的信息（即各自参数）的 **目标作用域** 是不同的。**分块描述信息块**，主要是基于 RIFF 体系的 **相对宏观存储信息记录**，目的是为了方便于计算机系统据此进行数据归纳处理。而 **音频格式子块** 和 **音频数据子块** 才是对该 数字信号 代表的 **音频实际信息的描述和保存**。

因此，三部分各有参数标记各自重点。

<br>

**分块描述信息块（Chunk Descriptor）** 主要包含 3 个属性，分别是：

| Params    | Range(bytes)   | Details                                                                                          |
| --------- | -------------- | ------------------------------------------------------------------------------------------------ |
| ChunkID   | 0x00\~0x03 (4) | 标记当前块 ID，固定存储 'RIFF' 四个大写字母的 ASCII 码，即 == 0x52494646                                             |
| ChunkSize | 0x04\~0x07 (4) | 记录当前块除 ChunkID 和 ChunkSize 属性外，完整文件的总体大小（bytes），== 4 + (8 + Subchunk1Size) + (8 + Subchunk2Size) |
| Format    | 0x08\~0x0b (4) | 标记当前 RIFF 文件类型，WAV 固定存储 'WAVE' 四个大写字母的 ASCII 码，即 == 0x57415645                                   |

<br>

**音频格式子块（FMT sub-Chunk）** 主要包含 8 个属性和 2 个额外字段，分别是：

| Params         | Range(bytes)     | Details                                                                                                   |
| -------------- | ---------------- | --------------------------------------------------------------------------------------------------------- |
| Subchunk1ID    | 0x0c\~0x0f (4)   | 标记当前 子块-1 的 ID（即子块类型），固定存储 'fmt' 三个小写字母的 ASCII 码，即 == 0x666d7420                                          |
| Subchunk1Size  | 0x10\~0x13 (4)   | 记录当前子块除 ID 和 Size 属性外的大小（bytes），而对于存储 PCM 数字信号，该值恒定 == 16 bytes                                           |
| AudioFormat    | 0x14\~0x15 (2)   | 音频格式类型，非常用参数，因为当本身为 != 1 的值时，代表着文件存储的音频数据，采用了对应标记值的压缩算法。此时一般会采用对应的格式后缀。对于 PCM 格式，该值恒定 == 1                |
| NumChannels    | 0x16\~0x17 (2)   | 存储音频数据的通道数，单通道（Mono == 1），双通道（Stereo == 2），N 通道（== N）                                                     |
| SampleRate     | 0x18\~0x1b (4)   | 数字信号采样率，注意不同调制类型需要考虑前文提到的差异，对 PCM 来说就是 \<PCM 采样率>，有该值 == 8000 \| 11025 \| 24000 \| 44100 等                |
| ByteRate       | 0x1c\~0x1f (4)   | 比特率，即当前全通道单采样周期所得数据的传输率 == SampleRate \* NumChannels \* BitsPerSample/8                                   |
| BlockAlign     | 0x20\~0x21 (2)   | 全通道数据单次采样的对齐大小，即一次全通道采样的有效数据大小，固定 == NumChannels \* BitsPerSample/8                                       |
| BitsPerSample  | 0x22\~0x23 (2)   | 代表来自于 数模模数转换 的 采样位深（Sampling Bit Depth）/ 最大比特分辨率（Max Bit Resolution），该值单位为 bits，有 == 8 \| 16 \| 32 bits 等 |
| ExtraParamSize | 0x24\~0x25 (2)   | 额外参数信息大小，如无则不占用字节大小，非常用参数，原因同 AudioFormat，对于 PCM 来说，该值始终 == 0，且字段不存在                                      |
| ExtraParams    | 0x26\~0x26+X (X) | 额外参数内容，同上，对 PCM 始终 X == 0                                                                                 |

<br>

需要注意的是，音频格式子块（FMT sub-Chunk）中的 ExtraParamSize 和 ExtraParams 并不是始终存在的。对于 **以 PCM 数字信号数据为主要载荷信息的 WAV 格式，该两个字段在 fmt 子块中，是不存在**。

即，**ExtraParamSize 和 ExtraParams，在 WAV 中并不占用任何有效数据字段**。

<br>

**音频数据子块（DATA sub-Chunk）** 主要包含 3 个属性，分别是：

| Params        | Range(bytes)     | Details                                                                           |
| ------------- | ---------------- | --------------------------------------------------------------------------------- |
| Subchunk2ID   | 0x24\~0x27 (4)   | 标记当前 子块-2 的 ID（即子块类型），固定存储 'data' 四个小写字母的 ASCII 码，即 == 0x64617461                 |
| Subchunk2Size | 0x28\~0x2b (4)   | 记录当前子块除 ID 和 Size 属性外的大小（bytes），而对于存储 PCM 数字信号，该值为数字信号数据大小 == PCM-data-size bytes |
| Data          | 0x2c\~0x2c+X (X) | 当前 PCM 数字信号的数字码信息，共计 X bytes                                                      |

<br>

所以，**音频数据子块（DATA sub-Chunk）** 其实就是 PCM 音频格式时，被存储到计算机系统中的 **PCM 存储文件（.pcm）有效数据部分**。

<br>

**三个 WAV 的组成部分以固定顺序排布**，如下所示：

<figure><img src="https://3425274955-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fs3cXaqEfEvrZFMcbmEdz%2Fuploads%2Fgit-blob-23f8abff12ce3a985c51c357bc072478a2a10a77%2FAF_wav_sound_format.png?alt=media" alt="" height="480" width="600"><figcaption><p>图 1-44 WAV 音频格式的完整结构成分</p></figcaption></figure>

**共同构成了一则有效的 WAV 音频格式文件。**

<br>

现在，让我们再来看一段 72 bytes 的 WAV 音频文件（十六进制格式单字节展开）：

52 49 46 46 24 08 00 00 57 41 56 45 66 6d 74 20 10 00 00 00 01 00 02 00\
22 56 00 00 88 58 01 00 04 00 10 00 64 61 74 61 00 08 00 00 00 00 00 00\
24 17 1e f3 3c 13 3c 14 16 f9 18 f9 34 e7 23 a6 3c f2 24 f2 11 ce 1a 0d<br>

按照上述划分，就能得到各自子块的信息了：

<figure><img src="https://3425274955-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fs3cXaqEfEvrZFMcbmEdz%2Fuploads%2Fgit-blob-3cc51179731f791e18a12427cb5b16295b67da80%2FAF_wave_bytes_example.png?alt=media" alt="" height="400" width="600"><figcaption><p>图 1-45 演示用 72 bytes 的 WAV 音频文件解析</p></figcaption></figure>

从上可知，样例其实是从一段 **2048 Bytes 的 PCM 音频对应 WAV 文件** 中，从头 **截取 72 Bytes 数据** 组成的。所以，利用头部信息来交验数据完整性，或取得更早阶段（即调制阶段）的信息，在 WAV 这种 **具有 分块描述信息块（Chunk Descriptor）** 的音频格式（Audio Format）里成为了可能。

这也是为何类 WAV 结构音频格式（包括将要提到的 SND/AU 和 AIFF 等），会代替了直接以 PCM 在电脑中进行非工程化存储的原因。

不过，这也引申出了 **两种截然相反的**，有关未压缩音频格式的 **制定思路**：**缩减头文件信息减少复杂度** ，和 **增加头文件所能涵盖的辅助数据**。典型代表，分别是 SND/AU 和 AIFF 音频格式。

### **SND/AU 音频格式**

**SND/AU** 是一种极简的，携带有描述信息的未压缩音频格式。该格式由已于 2009 年被 甲骨文（Oracle）收购的 **美国昇阳电子有限公司（Sun Microsystems, Inc）** 提出，用于解决麦克风录制转换后的 PCM 数字信号，快速简易存储的问题。

**SND/AU 音频格式（.snd/.au）** 不以 **块（Chunk）/子块（sub-Chunk）** 形式对关键数据进行分离，而是 **直接将存储分为三个部分区段**，分别是：

* **头信息区段（Header）**，存储必要的最基本音频描述信息；
* **变长辅助信息区段（Variable-length Informational Field）**，存储需要的额外信息；
* **音频数据区段（Data）**，存放当前存储音频的存储数据；

初看之下可能感觉同 WAV 格式并无太大差异，然而事实并非如此。SUD/AU 的相关音频数据的参数，以及自身有关文件系统的标志，都被 **集中于头信息字段的 6 个固定参数中**。而涉及音频本身，诸如版权信息、作者名称等数据，则并未规范如何存储，只指定了必须放入 **变长辅助信息区段** 的要求。这使 **系统并不需要管理这部分信息**。而音频数据区段，则只能存放 PCM 数字信号的数字码数据。

所以，**变长辅助信息区段（Variable-length Informational Field）** 只规定 **必须占用 4 bytes 大小**，并在有 **额外信息** 时，**以整数字节增加**，如：5（4+1） bytes、6（4+2） bytes 等。而 **音频数据区段（Data）则紧随其后**，直接以 PCM 采样按通道（Channels）数，交替分 blocks 存储即可（同 WAV 的 data 部分）。

<br>

**头信息区段（Header）** 主要包含 6 个属性，分别是：

| Params       | Range(bytes)   | Details                                                                               |
| ------------ | -------------- | ------------------------------------------------------------------------------------- |
| magic        | 0x00\~0x03 (4) | 标记当文件类型，固定存储 '.snd' 四个字符文件后缀的 ASCII 码，即 == 0x2e736e64                                 |
| hdr\_size    | 0x04\~0x07 (4) | 记录音频数据起始偏移（bytes），用于快速数据，有 == 24 + Informational\_Field\_Size（bytes）                  |
| data\_size   | 0x08\~0x0b (4) | 本用于记录数字信号数据大小，但由于可通过，文件大小 - hdr\_size 算得，因此可取 == 0xffffffff 表示无记录/ == n 表示 n bytes 大小 |
| encoding     | 0x0c\~0x0f (4) | 用于标记具体存储的 PCM 数据，所采用的标准见下方表格，只可取 == 1, 2, 3, 4, 5, 6, 7, 23, 24, 25, 26, 27           |
| sample\_rate | 0x10\~0x13 (4) | 数字信号采样率，由于 SUD 只能存 PCM，对 PCM 来说就是 \<PCM 采样率>，有该值 == 8000 \| 11025 \| 24000 \| 44100 等 |
| channels     | 0x14\~0x17 (4) | 存储音频数据的通道数，单通道（Mono == 1），双通道（Stereo == 2），N 通道（== N）                                 |

<br>

不难发现，我们认为的 **比特率（bitrate）**，或者至少该有的 [**采样位深**](https://arikanli.gitbook.io/avtm/apex_1_introduce/docs_1_5/docs_1_5_2)**（Sampling Bit Depth）** 信息，并没有直接体现在头信息字段的参数中。这 **并不** 意味着没有包含该信息，而是 SND/AU 音频格式，通过 **固定格式可支持类型** 的方式，将这部分信息 **封入了头信息字段的 encoding 子段** 里，**间接表示** 了。

而 **SND/AU 所支持的 PCM 采样规格**，总计有 **12** 种，如下：

| Type Name                  | ID | Details                            |
| -------------------------- | -- | ---------------------------------- |
| 8 bit ISDN u-law           | 1  | 采样位深 为 8-bit 电话信号 uLaw 有损传输压缩算法    |
| 8 bit linear PCM           | 2  | 采样位深 为 8-bit 的线性 PCM 调制            |
| 16 bit linear PCM          | 3  | 采样位深 为 16-bit 的线性 PCM 调制           |
| 24 bit linear PCM          | 4  | 采样位深 为 24-bit 的线性 PCM 调制           |
| 32 bit linear PCM          | 5  | 采样位深 为 32-bit 的线性 PCM 调制           |
| 32 bit IEEE floating point | 6  | 采样位深 为 32-bit 的 IEEE 归一化浮点 PCM 数据  |
| 64 bit IEE floating point  | 7  | 采样位深 为 64-bit 的 IEEE 归一化浮点 PCM 数据  |
| 4 bit CCITT G721 ADPCM     | 23 | 采样位深 为 4-bit 的 ITU G721 自适应 PCM 规格 |
| CCITT G722 ADPCM           | 24 | 采样位深 为 4-bit 的 ITU G722 自适应 PCM 规格 |
| CCITT G723 ADPCM           | 25 | 采样位深 为 4-bit 的 ITU G723 自适应 PCM 规格 |
| 5 bit CCITT G723 ADPCM     | 26 | 采样位深 为 5-bit 的 ITU G723 自适应 PCM 规格 |
| 8 bit ISDN a-law           | 27 | 采样位深 为 8-bit 电话信号 aLaw 有损传输压缩算法    |

<br>

通过 **标记 encoding 取指定 ID** 的方式，**锚定规定好并确认具体参数的规格档次**，来简化了头内容。当然弊端也很明显。由于选定的规格，并指定了档次，使得 **相关参数是固定的**，无法使用同规格下的其他参数组，而 **无法进行动态扩展**。这一部分仅了解即可，如使用到相应详细参数，再行查阅。

<br>

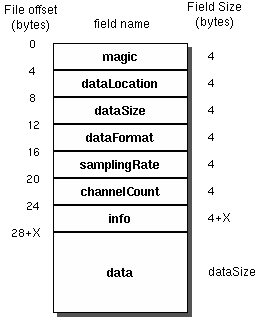

三个 SND/AU 的组成部分以固定顺序排布，如下所示：

<figure><img src="https://3425274955-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fs3cXaqEfEvrZFMcbmEdz%2Fuploads%2Fgit-blob-2d0ebce24b6511745599e1b1f90071dc9d297eab%2FAF_next_sound_format.png?alt=media" alt="" height="400" width="300"><figcaption><p>图 1-46 SND/AU 音频格式的完整结构成分</p></figcaption></figure>

**较之 WAV 格式，简化了大量块信息。**

但也正是因为这些原因，使得工程上在处理 SND/AU 格式时，需要花费额外的工作，来处理被固定的信息成分。**这相当于另一种通过规定来实现的压缩手段了，变相的增加了系统处理资源消耗**。因此，除了在 NeXT 系统上得到了大范围应用外，现如今 SND/AU 格式已成为逐步被淘汰的一种类型。

而与之相对的，WAV 和 AIFF 则仍被大量使用在 Windows/Linux 和苹果 MacOS/iOS 系统中。让我们不得不考虑，**过渡的简化信息，是否仍有必要**。

### **AIFF 音频格式**

**音频交换文件格式（AIFF \[Audio Interchange File Format]）**，即 **AIFF 音频格式（.aif/.aiff）**，正如刚刚所提，是一种被使用在 MacOS/iOS 上的未压缩音频格式。是一种隶属于 **交换文件格式（IFF \[Interchange File Format]）** 文件管理体系的 **文件格式（File Format）**。该格式的特点相比 WAV 的 RIFF 分块体系而言，有着 **更为复杂的子块类别**。极大提升了能够涵盖辅助信息的广度，并以此为 苹果/Linux 等系统的文件管理，提供了更为方便的归类参考项。

AIFF 音频格式，从整体角度包含量种成分：

* **文件格式块（FORM Chunk）**，用以描述服务于系统文件管理的文件本身信息；
* **附属信息子块（INFO sub-Chunks）**，一系列不同类型的持续存储子块；

**附属信息子块** 也被称为 **本地信息块（Local Chunks）**，所有的 本地信息块 都以 **参数值的形式**，保存于 **文件格式块的 chunks 数组参数属性中**，作为数组值存储。

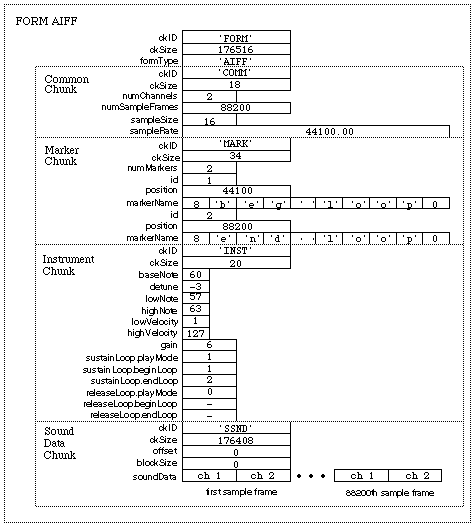

于是，由这两类共同构成了一个完整的 AIFF 文件结构，如下：

<figure><img src="https://3425274955-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fs3cXaqEfEvrZFMcbmEdz%2Fuploads%2Fgit-blob-9c029ca9f9e6f2f476e1006ca338759e6ec513d5%2FAF_aiff_file_structure.png?alt=media" alt="" height="300" width="250"><figcaption><p>图 1-47 AIFF 音频格式的完整结构成分（文件结构）简图</p></figcaption></figure>

从此处即可看出，IFF 体系与 RIFF 体系的差异了。**IFF 体系下，子块是以树状从属关系，挂载在 IFF 文件格式块的**。而 **RIFF 则是 分块描述信息块 和 子块 同属一级**。

<br>

**IFF 文件格式块（FORM Chunk）** 主要包含 4 个属性，分别是：

| Params   | Range(bytes)   | Details                                                                |
| -------- | -------------- | ---------------------------------------------------------------------- |
| ckID     | 0x00\~0x03 (4) | 标记文件起始占位符，固定存储 'FORM' 四个大写字母的 ASCII 码，即 == 0x464f524d                  |
| ckSize   | 0x04\~0x07 (4) | 记录当前块除 ckID 和 ckSize 属性外，完整文件的总体大小（bytes），== 4 + Sum(Local Chunk Size) |
| fromType | 0x08\~0x0b (4) | 标记当前 IFF 文件类型，AIFF 固定存储 'AIFF' 四个大写字母的 ASCII 码，即 == 0x41494646         |
| chunks   | --             | 用于存储 本地信息块，即子块，的完整数据见下方表格，只可取 == Sum(Local Chunk Size)                 |

<br>

**所有 IFF 文件都有以上属性**，而不同 IFF 文件区别，主要存在于 **本地信息块的差异上**，即 **chunks 数组内容的不同**。

对于 AIFF 音频格式来说，它的子块情况是什么样的呢？

<br>

**AIFF 将子块（sub-Chunk）拓展到了共计 12 种**。且所有子块，在 AIFF 文件中，只能存在一份，或完全不存在。有（**按优先程度，非组装顺序**，见后文）：

| Type                       | Details                                         |
| -------------------------- | ----------------------------------------------- |
| Common Chunk               | <p>通用信息（子）块，<br>用于存放有关文件本身包含所有子块的通用参数记录</p>     |
| Sound Data Chunk           | <p>音频数据（子）块，<br>用于存放音频数据，即当前 PCM 数字信号的数字码信息</p> |
| Marker Chunk               | <p>标记信息（子）块，<br>用于存放有关当前音频的标记（如发行公司等）信息</p>     |
| Instrument Chunk           | <p>乐器信息（子）块，<br>用于存放直接作用于当前音频数据的声乐信息</p>        |
| Comment Chunk              | <p>评论信息（子）块，<br>用于存放用户等人的交互评价信息</p>             |
| Name Chunk                 | <p>命名文字（子）块，<br>用于存放当前文件命名信息</p>                |
| Author Chunk               | <p>作者文字（子）块，<br>用于存放当前文件作者信息（区别于标记）</p>         |
| Copyright Chunk            | <p>版权文字（子）块，<br>用于存放当前文件版权信息</p>                |
| Annotation Chunk           | <p>声明文字（子）块，<br>用于存放当前文件声明信息</p>                |
| Audio Recording Chunk      | <p>录制信息（子）块，<br>用于存放音频录制采用的设备相关信息</p>           |
| MIDI Data Chunk            | <p>迷笛（MIDI）数据（子）块，<br>用于存放需迷笛系统处理的通用数据</p>      |
| Application Specific Chunk | <p>应用信息（子）块，<br>用于存放经软件调整音频后，想要持续存储的调整设定参数</p>  |

<br>

如果说 SND/AU 是精简的一端，那 AIFF 无疑将尽可能多的信息装填到了音频文件中。这种复杂的数据归纳，使 AIFF 格式中，出现了 **多级数据结构**。

我们分别来看一下，各个分块中的参数。

<br>

**通用信息块（Common Chunk）** 主要包含 6 种属性，分别是：

| Params          | Range(bytes)                   | Details                                                                                      |
| --------------- | ------------------------------ | -------------------------------------------------------------------------------------------- |
| ckID            | 0x00\~0x03 (4)                 | 标记当子块类型，固定存储 'COMM' 四个大写字母的 ASCII 码，即 == 0x434f4d4d                                          |
| ckSize          | 0x04\~0x07 (4)                 | 记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值固定 == 18                                          |
| numChannels     | 0x08\~0x09 (2)                 | 存储音频数据的通道数，单通道（Mono == 1），双通道（Stereo == 2），N 通道（== N）                                        |
| numSampleFrames | 0x0a\~0x0d (4)                 | 用于标记音频数据在数模转换时的有效采样个数，即总音频帧数 == 音频的全通道总采样次数 / 通道数                                            |
| sampleSize      | 0x0e\~0x0f (2)                 | 即 采样位深（Sampling Bit Depth）/ 最大比特分辨率（Max Bit Resolution），该值单位为 bits，有 == 8 \| 16 \| 32 bits 等 |
| sampleRate      | 0x10\~0x13 (4) +6 (extendable) | 数字信号采样率，由于 SUD 只能存 PCM，对 PCM 来说就是 \<PCM 采样率>，有该值 == 8000 \| 11025 \| 24000 \| 44100 等        |

<br>

**音频数据块（Sound Data Chunk）** 主要包含 5 种属性，分别是：

| Params    | Range(bytes)     | Details                                                                   |
| --------- | ---------------- | ------------------------------------------------------------------------- |
| ckID      | 0x00\~0x03 (4)   | 标记当子块类型，固定存储 'SSND' 四个大写字母的 ASCII 码，即 == 0x53534e44                       |
| ckSize    | 0x04\~0x07 (4)   | 记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值为 == 8 + X                     |
| offset    | 0x08\~0x0b (4)   | 全通道数据单次采样的偏移大小，无需偏移则为 0 即一次全通道采样的有效数据大小，存储起始偏移，== offset\_per\_sample     |
| blockSize | 0x0c\~0x0f (4)   | 全通道数据单次采样的对齐大小，无需对齐则为 0 即一次全通道采样的有效数据大小，固定 == numChannels \* sampleSize/8 |
| soundData | 0x10\~0x10+X (X) | 当前 PCM 数字信号的数字码信息，共计 X bytes                                              |

<br>

**标记信息块（Marker Chunk）** 主要包含 4 种属性和 **1 种 子数据体（sub-Data Info）**，本身具有 **两层数据结构模型**：

| Params           | Range(bytes)                               | Details                                                                |
| ---------------- | ------------------------------------------ | ---------------------------------------------------------------------- |
| ckID             | 0x00\~0x03 (4)                             | 标记当子块类型，固定存储 'MARK' 四个大写字母的 ASCII 码，即 == 0x4d41524b                    |
| ckSize           | 0x04\~0x07 (4)                             | 记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值为 == 2 + Sum(sub-Data Size) |
| numMarkers       | 0x08\~0x09 (2)                             | 当前附加标记总数，即标记子数据体的个数，== sub-Data number                                 |
| Markers          | 0x0a\~0x0a + (numMarkers \* perMarkerSize) | 当前附加标记构成的 数组（Array），子数据体 Marker 的持有者，标记作用于总采样的每个独立采样上，时序顺序标记           |
| Maker (bytes)    | Sub-Detail                                 |                                                                        |
| id (4)           | 当前标记唯一ID                                   |                                                                        |
| position (4)     | 作用于哪个采样的数组序号                               |                                                                        |
| markerName (str) | 当前标记命名（字符串）                                |                                                                        |

<br>

**乐器信息块（Instrument Chunk）** 主要包含 11 种属性和 **1 种 子数据体（sub-Data Info）**，本身具有 **两层数据结构模型**：

| Params         | Range(bytes)   | Details                                                                                |
| -------------- | -------------- | -------------------------------------------------------------------------------------- |
| ckID           | 0x00\~0x03 (4) | 标记当子块类型，固定存储 'INST' 四个大写字母的 ASCII 码，即 == 0x494e5354                                    |
| ckSize         | 0x04\~0x07 (4) | 记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值为 == 20                                     |
| baseNote       | 0x08 (1)       | 乐器片段的基准乐理音调（Note），需配合 detune 该值采用 迷笛（MIDI）数字音调，范围为 0～127，而迷笛数字音调中，C4 == 60             |
| detune         | 0x09 (1)       | 指定乐器片段演奏音高（Pitch），该值并未采用美体系，而直接取 音分（Cent）计数，范围为 -50～+50 ，在 baseNote 基础上乐理偏移            |
| lowNote        | 0x0a (1)       | 指定乐器片段的最低兼容乐理音调（Note），该值采用 迷笛（MIDI）数字音调，范围为 0～127，lowNote <= baseNote + MIDI (detune)  |
| highNote       | 0x0b (1)       | 指定乐器片段的最高兼容乐理音调（Note），该值采用 迷笛（MIDI）数字音调，范围为 0～127，highNote >= baseNote + MIDI (detune) |
| lowVelocity    | 0x0c (1)       | 指定乐器片段的最低兼容播放速度（下限），该值采用 迷笛（MIDI）播放速度，范围为 0～127，音乐只能以大于等于该值的速度播放                       |
| highVelocity   | 0x0d (1)       | 指定乐器片段的最高兼容播放速度（上限），该值采用 迷笛（MIDI）播放速度，范围为 0～127，音乐只能以小于等于该值的速度播放                       |
| gain           | 0x0e\~0x0f (2) | 指定乐器片段的音高（Loudness）增减益，该值采用 声压级（SPL）取 n = -32768～+32767 ，代表在当前播放音量基础上，增减 n dB          |
| sustainLoop    | 0x10\~0x19 (6) | 指定乐器片段 持续播放部分 的循环和帧数据位置设定                                                              |
| Looper (bytes) | Sub-Detail     |                                                                                        |
| playMode (2)   | 记录当前循环模式       |                                                                                        |
| beginLoop (2)  | 记录循环起点的采样序号    |                                                                                        |
| endLoop (2)    | 记录循环终点的采样序号    |                                                                                        |
| releaseLoop    | 0x1a\~0x23 (6) | 指定乐器片段 持续播放部分 的循环和帧数据位置设定                                                              |
| Looper (bytes) | Sub-Detail     |                                                                                        |
| playMode (2)   | 记录当前循环模式       |                                                                                        |
| beginLoop (2)  | 记录循环起点的采样序号    |                                                                                        |
| endLoop (2)    | 记录循环终点的采样序号    |                                                                                        |

<br>

**乐器信息块** 是一种用来记录音乐背景节奏，或者特殊效果器的附属信息子块。其中的 **“乐器” 并不是由该块本身所指定的**，而是来自于 sustainLoop 和 releaseLoop 所标定的，来自于 **音频数据块（Sound Data Chunk）** 的 **Looper 子参数** 指定 **序号 beginLoop～endLoop 范围** 的音频帧构成的原声片段中，**采样到全部相关乐器的集合**。

片段分两部：**持续播放片段** 和 **收尾播放片段**。即该信息块最后两个参数所指定的信息。

* **持续播放片段（sustainLoop）**，被用于通过序号（间接）存放声音正常播放过程中，在进入结束阶段（Release Phase）前，需要循环播放的音频帧区段。
* **收尾播放片段（releaseLoop）**，被用于通过序号（间接）存放声音正常播放过程中，在进入结束阶段（Release Phase）后，需要循环播放的音频帧区段。

而何时进入所谓 **结束阶段（Release Phase）**，是由 **标记信息块（Marker Chunk）标记数组（Markers）** 中的 **“结束阶段”标记（Marker）** 决定的。因此，**标记信息块的重要程度，要高于乐器信息块**。

<br>

那么，循环的播放模式，即 **循环模式（playMode）** 都有哪些呢？

主要有 **3** 种，在无自定义情况下，分别是：

* **无循环模式（NoLooping）**，标记 0 ，表示片段只需单次顺序播放即可；
* **前向循环模式（ForwardLooping）**，标记 1 ，播完后从头部重新开始顺序播放；
* **前后循环模式（ForwardBackwardLooping）**，标记 2 ，播完后反向时序播放，以此循环；

**三种模式的直观效果如下**：

<figure><img src="https://3425274955-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fs3cXaqEfEvrZFMcbmEdz%2Fuploads%2Fgit-blob-83845f8a3a91ad2fa746b96e271dcce30120afdd%2FAF_aiff_looper.png?alt=media" alt="" height="370" width="600"><figcaption><p>图 1-48 AIFF 乐器信息块 循环模式示意图</p></figcaption></figure>

所以，**乐器信息块 的 “乐器” ，实则为该指代片段数据中，用于乐理节奏或乐理意义上背景节拍器（Metronome）的乐器组合的抽象代称**。

至于，乐理基调（baseNote）、偏移音高（detune）、最低音调（lowNote）、最高音调（highNote）、播速下限（lowVelocity）、播速上线（highVelocity）、音高增减益（gain）参数，则都是对整个信息块中，全部循环片段的 **补充修饰**，以 **方便达到最佳放音效果**。

<br>

**评论信息块（Comment Chunk）** 主要包含 4 种属性和 **1 种 子数据体（sub-Data Info）**，本身具有 **两层数据结构模型**：

| Params          | Range(bytes)                              | Details                                                                |
| --------------- | ----------------------------------------- | ---------------------------------------------------------------------- |
| ckID            | 0x00\~0x03 (4)                            | 标记当子块类型，固定存储 'COMT' 四个大写字母的 ASCII 码，即 == 0x434f4d54                    |
| ckSize          | 0x04\~0x07 (4)                            | 记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值为 == 2 + Sum(sub-Data Size) |
| numComments     | 0x08\~0x09 (2)                            | 当前附加评论总数，即评论子数据体的个数，== sub-Data number                                 |
| Comments        | 0x0a\~0x0a + (numComments \* CommentSize) | 当前附加评论构成的 数组（Array），子数据体 Comment 的持有者，评论以时间戳而非顺序定位，可关联 Marker          |
| Comment (bytes) | Sub-Detail                                |                                                                        |
| timestamp (4)   | 评论指向时间戳，单位 ms                             |                                                                        |
| marker (4)      | 评论关联标记 ID                                 |                                                                        |
| count (4)       | 评论文字总字数                                   |                                                                        |
| text (str)      | 当前位置评论（字符串）                               |                                                                        |

<br>

**评论信息块** 存放的 **评论信息**，其索引标记和其他块中 **以音频帧序列号** 的方式 **有所不同**。是 **直接采用音频时间戳来标记的**。注意区分差异。

同时，评论内容可以通过 **marker 参数**，挂靠到 **标记信息块 的标记中**。这让相关评论数据能够同音频产生 **一定程度的直接交互**，该点即为评论信息块使用中的优势。

<br>

在评论信息块之后的优先级顺序中，出现了 **一连 4 个文字块（Text Chunk）**，分别是： **命名文字块（Name Chunk）**、 **作者文字块（Author Chunk）**、 **版权文字块（Copyright Chunk）**、 **声明文字块（Annotation Chunk）**。这 4 个文字块，拥有着相同的参数体系，为 **包含 3 种属性的单层结构**。

我们放在一起说明：

| Params | Range(bytes)     | Details                                                                                                                                                     |
| ------ | ---------------- | ----------------------------------------------------------------------------------------------------------------------------------------------------------- |
| ckID   | 0x00\~0x03 (4)   | <p>标记当子块类型，固定（注意空格）<br>命名文字块 == 'NAME' == 0x4e414d45<br>作者文字块 == 'AUTH' == 0x41555448<br>版权文字块 == '(c) ' == 0x28232920<br>声明文字块 == 'ANNO' == 0x414e4e4f</p> |
| ckSize | 0x04\~0x07 (4)   | <p>记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值为<br>== text\_size == X</p>                                                                                   |
| text   | 0x08\~0x08+X (X) | <p>当前块的文字信息（字符串），填写相关类型块的文字信息，如：<br>'Author: Mr.M' etc.</p>                                                                                                 |

<br>

于 4 个文字块后的 3 类信息块，相对于 AIFF 持有的 PCM 数据来说，则并不是特别重要。当然，**此处的重要性是相对于音频数据本身而言的**，并不是指该 3 类信息块完全没有意义。

实际上，该 **3 类信息块**，即 **录制信息块（Audio Recording Chunk）**、 **迷笛数据块（MIDI Data Chunk）**、 **应用信息块（Application Specific Chunk）**，对于分别所处的 **音频工程协会（AES）规格领域**、 **迷笛编辑器领域**、 **指定的系统应用** 来说，都有 **至关体系设定之直接存储、操作、保存的重要性**。

因此，当传递的 AIFF 文件 **有涉及该三类领域时，这 3 个信息块的作用是无可替代的**。不过，如非非录音师、调音师或专业乐理工程师的话，则仅需要做简单了解即可。

<br>

**录制信息块（Audio Recording Chunk）** 主要包含 3 种属性，分别是：

| Params           | Range(bytes)    | Details                                                                                                                                                    |
| ---------------- | --------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------- |
| ckID             | 0x00\~0x03 (4)  | 标记当子块类型，固定存储 'AESD' 四个大写字母的 ASCII 码，即 == 0x41455344                                                                                                        |
| ckSize           | 0x04\~0x07 (4)  | 记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值固定为 == 24                                                                                                       |
| AESChannelStatus | 0x08\~0x20 (24) | 该值用于协助 AES 实时数字音频传输（转录时），来自 AES3-1-2009 (r2019) 规定，通常只需关注位于字节第 0、2、3、4 位的预强调（Pre-emphasis）辅助值 \[20] 。该值自音源生成后，就是固定参数。这里不做展开，具体见参考文献 AES3-1-2009 (r2019) 规定 |

<br>

**迷笛数据块（MIDI Data Chunk）** 主要包含 3 种属性，分别是：

| Params   | Range(bytes)     | Details                                                                                                         |
| -------- | ---------------- | --------------------------------------------------------------------------------------------------------------- |
| ckID     | 0x00\~0x03 (4)   | 标记当子块类型，固定存储 'MIDI' 四个大写字母的 ASCII 码，即 == 0x4d494449                                                             |
| ckSize   | 0x04\~0x07 (4)   | 记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值为 == MIDI\_data\_size == X                                           |
| MIDIData | 0x08\~0x08+X (X) | 该值用于协助 MIDI 音频演奏/编辑系统，存储一系列位于 MIDI 体系下的关键编辑数据，部分可能重叠于 乐器信息块（Instrument Chunk）内的数据，但其他数据则更丰富且复杂，需要配合迷笛解析器或硬件设备使用 |

<br>

对于 迷笛数据块 中，可能与 乐器信息块 产生冲突的数据，在 **无 迷笛（MIDI）设备（涵盖软硬件）** 的情况下，乐器信息块 的优先级高于 迷笛数据块。而当 **存在 迷笛解析器** 的情况下，两套块设备内的同类信息，将以不同的 **迷笛配置（MIDI Profile）** 形式，展现在解析软件中。

<br>

**应用信息块（Application Specific Chunk）** 主要包含 3 种属性，分别是：

| Params    | Range(bytes)     | Details                                                                                                                                                                           |
| --------- | ---------------- | --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| ckID      | 0x00\~0x03 (4)   | 标记当子块类型，固定存储 'APPL' 四个大写字母的 ASCII 码，即 == 0x4150504c                                                                                                                               |
| ckSize    | 0x04\~0x07 (4)   | 记录当前块除 ckID 和 ckSize 属性外 的子块大小，单位（bytes），该值为 == 4 + App\_data\_size == 4+X                                                                                                        |
| signature | 0x08\~0x0b (4)   | 标记指向系统应用签名（Application Signature），应用签名是已发布应用的唯一标识，每个应用都不同，但该字段标记的是系统级别应用的简写。在 IFF 管理体系下，该值为 4 bytes，通过这个字段，我们能准确定位数据归属的目标系统应用所在，如 Apple II Applications 有 == 'pdos' == 0x70646F73 |
| data      | 0x0c\~0x0c+X (X) | 系统应用的相关数据，具体内容由签名指定的系统应用处理                                                                                                                                                        |

<br>

到此， **12 种 附属信息子块（INFO sub-Chunks）**，即 **本地信息块（Local Chunks）**，的作用介绍完毕。而各个子块的 **信息内容优先级**，便有如下顺序：

<figure><img src="https://3425274955-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fs3cXaqEfEvrZFMcbmEdz%2Fuploads%2Fgit-blob-dcab143b858ba2ddde0f4d5ad978f3320e9015c7%2FAF_aiff_chunk_sort.png?alt=media" alt="" height="400" width="350"><figcaption><p>图 1-49 AIFF 乐器信息块 信息优先级排序</p></figcaption></figure>

信息优先级高的子块，在出现同类信息的情况下，会被优先参考。不过对于特殊情况，也需要注意体系内差异。

而如果我们按照 AIFF 格式，去同样 **封装一段 PCM 数字信号数据** 时，它的文件结构有：

<figure><img src="https://3425274955-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fs3cXaqEfEvrZFMcbmEdz%2Fuploads%2Fgit-blob-61036ef22109746a812bc413b4c592680e6f3b43%2FAF_aiff_structure.png?alt=media" alt="" height="700" width="600"><figcaption><p>图 1-50 完整 AIFF 音频格式文件的文件结构示意图</p></figcaption></figure>

显然，**AIFF 相较于 WAV、SND/AU 来说，更加的复杂**。这也是为何 AIFF 格式的运用没有 WAV 更为宽泛的原因。但富余而详细的子数据块，也使 AIFF 在多体系任务系统下，会更加的游刃有余。

借此，常用的 **三种未压缩编码格式（或者说两种，即 WAV 和 AIFF）** 与 **PCM 基础格式**，共同构成了 **音频格式的地基**。

但如此直接或相对直接的对 PCM 数据的存放方式，还是会有 **大量空间占用浪费**。于是，**为了进一步缩减音频数据**，在计算机系统中的持续化存储问题，工程师们开始采用压缩算法来提高空间利用率。这带来了携带压缩算法的，**无损压缩编码格式（Lossless \[Lossless Compression Audio Format]）** 和 **有损压缩编码格式（Lossy \[Lossy Compression Audio Format]）**。
